வெல்டிங் முன்னணி இடுகைகள் மற்றும் டெர்மினல் லக் க்கான ஸ்பாட் வெல்டர்

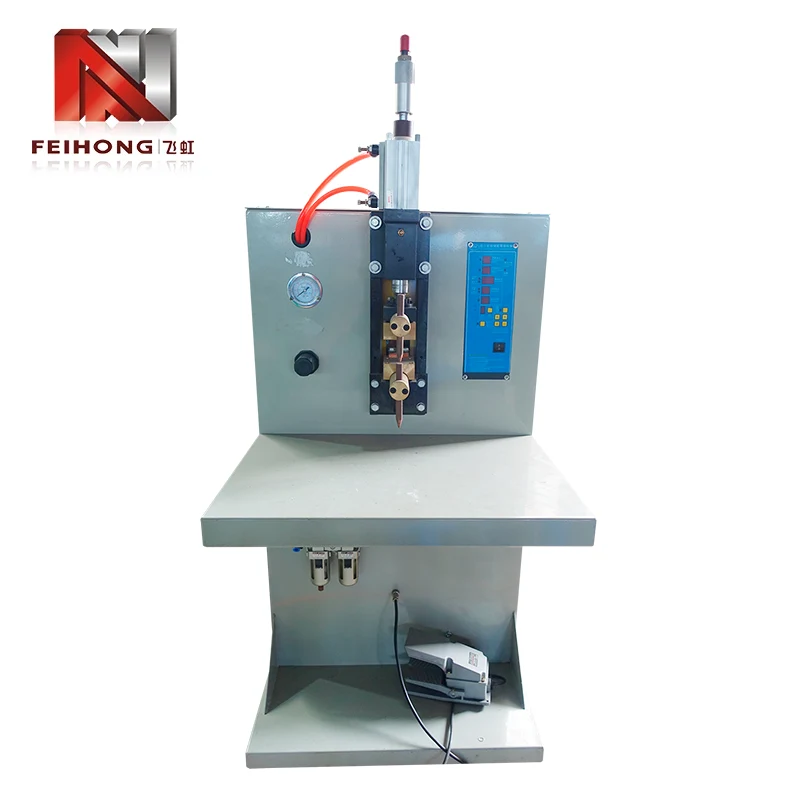

வெல்டிங் லீட் போஸ்ட்கள் மற்றும் டெர்மினல் லக்ஸிற்கான Feihong® இன் ஸ்பாட் வெல்டர்  என்பது லீட் பார்கள் (அல்லது லீட் போஸ்ட்கள்) மற்றும் டெர்மினல் லக்ஸுக்கு இடையே முழுமையான கூட்டு நிலைத்தன்மை தேவைப்படும் மின்சார வெப்பமூட்டும் குழாய் உற்பத்தியாளர்களுக்காக வடிவமைக்கப்பட்டது. முழுமையான வெப்பமூட்டும் குழாய் உற்பத்தி வரிகளை வழங்குபவராக, Feihong® இந்த வெல்டரை குழாய் நிரப்புதல், சீல் செய்தல் மற்றும் சோதனை நிலையங்களுடன் ஒருங்கிணைக்கிறது. இயந்திரம் மூன்று-கட்ட 380V, மூன்று-கட்ட 220V அல்லது ஒற்றை-கட்ட 220V விநியோகத்தை ஏற்றுக்கொள்கிறது, 2KVA மதிப்பிடப்பட்ட சக்தி மற்றும் 0 முதல் 435V வரை தொடர்ந்து சரிசெய்யக்கூடிய மின்தேக்கி மின்னழுத்தம். அதன் நியூமேடிக் எலக்ட்ரோடு ஃபோர்ஸ் சிஸ்டம், விரைவான மின்தேக்கி வெளியேற்றத்துடன் இணைந்து, ஒரு குறுகிய கால துடிப்பை வழங்குகிறது, இது குறைந்தபட்ச வெப்ப-பாதிக்கப்பட்ட மண்டலத்துடன் ஒரு திட-நிலை பற்றவைப்பை உருவாக்குகிறது - 100 µΩ க்கும் குறைவான மின் தொடர்பு எதிர்ப்பை உறுதி செய்யும் போது முன்னணி இடுகையின் இயந்திர வலிமையை பாதுகாக்கிறது. 8-மணி நேர ஷிப்டுக்கு 30,000 இணைவதாக நிரூபிக்கப்பட்ட செயல்திறன் மூலம், இந்த வெல்டர் பெரிய அளவிலான வெப்பமூட்டும் குழாய் உற்பத்தியின் அளவு தேவைகளை பூர்த்தி செய்கிறது, அதே நேரத்தில் அதன் மறுவேலை மற்றும் கள தோல்விகளை குறைக்கிறது.

ஹீட்டர் செயல்திறனில் லீட்-போஸ்ட் வெல்ட்ஸின் முக்கிய பங்கு

வெப்பமூட்டும் குழாயில், உள் எதிர்ப்பு கம்பி மற்றும் வெளிப்புற முனைய லக் ஆகியவற்றுக்கு இடையேயான இணைப்பு மிகவும் தோல்வியடையும் இடைமுகமாகும். உயர்-தடுப்பு கூட்டு உள்ளூர் வெப்பத்தை உருவாக்குகிறது, ஆக்ஸிஜனேற்றத்தை துரிதப்படுத்துகிறது மற்றும் இறுதியில் சுற்று திறக்கிறது. இந்த வெல்டர் இந்த தோல்வி முறைகளை மூன்று மையப்படுத்தப்பட்ட வடிவமைப்பு தேர்வுகள் மூலம் நிவர்த்தி செய்கிறார்.

• 1. ஆற்றல் துல்லியம்:மின்தேக்கி மின்னழுத்த அமைப்பு (0‑435V) வெவ்வேறு பொருள் சேர்க்கைகளை நன்றாகச் சரிசெய்வதை அனுமதிக்கிறது - எடுத்துக்காட்டாக, நிக்கல்-குரோமியம் கம்பி முதல் தாமிர லக்குகளுக்கு துருப்பிடிக்காத செம்புக்கு குறைந்த ஆற்றல் தேவைப்படுகிறது.
• 2. மின்முனை விசை நிலைத்தன்மை:காற்றழுத்த அமைப்பு கடை-காற்று ஏற்ற இறக்கங்களைப் பொருட்படுத்தாமல் ஒரு நிலையான கிளாம்பிங் அழுத்தத்தை (± 2%) பராமரிக்கிறது, வெளியேற்றத்திற்கு முன் நிலையான தொடர்பு எதிர்ப்பை உறுதி செய்கிறது.
• 3. துடிப்பு கால கட்டுப்பாடு:நிலையான வெளியேற்ற நேரம் (≈8ms) மெல்லிய-பிரிவு பகுதிகளுக்கு உகந்ததாக உள்ளது, முழு இணைவை அடையும் போது உருகுவதை தடுக்கிறது.

இந்த அம்சங்கள் நேரடியாக குறைந்த நிராகரிப்பு விகிதங்கள் மற்றும் நீண்ட ஹீட்டர் சேவை வாழ்க்கைக்கு மொழிபெயர்க்கின்றன, இவை வெப்பமூட்டும் குழாய் உற்பத்தியாளர்களுக்கு முதன்மையான முன்னுரிமைகளாகும்.

டெர்மினல் வெல்டிங்கிற்கான மின்முனை கட்டமைப்பு மற்றும் பராமரிப்பு

வெல்டிங் லீட் போஸ்ட்களுக்கான ஸ்பாட் வெல்டர் மற்றும் டெர்மினல் லக் ஆகியவை பெரும்பாலும் பித்தளை அல்லது தகரம் பூசப்பட்ட தாமிரத்தால் செய்யப்படுகின்றன, அவை ஈய இடுகைகளை விட வேறுபட்ட வெப்ப பண்புகளைக் கொண்டுள்ளன. சரியான மின்முனை வடிவமைப்பு மற்றும் பராமரிப்பு ஆகியவை ஒட்டுதல் அல்லது அதிகப்படியான உள்தள்ளல் இல்லாமல் சீரான வெல்ட்களை அடைய அவசியம். பின்வரும் நடைமுறைகள் Feihong® இன் பயன்பாட்டுப் பொறியாளர்களால் பரிந்துரைக்கப்படுகின்றன.

• 1. மின்முனை பொருள் தேர்வு:செப்பு-அடிப்படையிலான முனையங்களுக்கு, சிதறல்-வலுவூட்டப்பட்ட தாமிரம் (எ.கா., Cu‑Al₂O₃) கடத்துத்திறன் மற்றும் சிதைவுக்கு எதிர்ப்பின் சிறந்த சமநிலையை வழங்குகிறது; எஃகு முனையங்களுக்கு, டங்ஸ்டன்-தாமிரம் விரும்பப்படுகிறது.
• 2. குறிப்பு வடிவியல்:மேல் மின்முனையில் உள்ள ஒரு சிறிய ஆரம் (R2‑R3) ஒரு சீரான நகத்திற்கான மின்னோட்டத்தை ஒருமுகப்படுத்துகிறது, அதே சமயம் கீழ் மின்முனையானது தட்டையாகவோ அல்லது சற்று குவிமாடமாகவோ இருக்க வேண்டும்.
• 3. சுத்தம் செய்தல் மற்றும் ஆடை அணிதல்:நுனியில் ஆக்சைடு உருவாக்கம் தொடர்பு எதிர்ப்பை அதிகரிக்கிறது மற்றும் சிதறலை ஏற்படுத்துகிறது. ஒவ்வொரு 500‑800 வெல்ட்களுக்கும் ஒரு லைட் டிரஸ்ஸிங் ஒரு சிறந்த கோப்பு அல்லது எலக்ட்ரோடு டிரஸ்ஸர் மூலம் வடிவத்தை மீட்டெடுக்கிறது மற்றும் அசுத்தங்களை நீக்குகிறது.
• 4. குளிரூட்டும் நீர் (விரும்பினால்):தொடர்ச்சியான உயர்-சுழற்சிகளுக்கு, தண்ணீர்-குளிரூட்டப்பட்ட எலக்ட்ரோடு ஹோல்டர்கள் அதிக வெப்பமடைவதைத் தடுக்கவும் மற்றும் முனை தேய்மானத்தைக் குறைக்கவும் உள்ளன.

இந்த வழிகாட்டுதல்களை ஏற்றுக்கொள்வது, நீண்ட உற்பத்தி ஓட்டங்களில் வெல்ட் தரத்தை பராமரிக்க உதவுகிறது மற்றும் மின்முனையின் ஆயுளை நீட்டிக்கிறது, நுகர்வு செலவுகள் மற்றும் வேலையில்லா நேரத்தை குறைக்கிறது.

வெவ்வேறு பொருள் ஜோடிகளுக்கான அளவுரு ட்யூனிங்

இந்த வெல்டரின் பல்துறை அதன் அனுசரிப்பு மின்தேக்கி மின்னழுத்தம் மற்றும் நியூமேடிக் அழுத்தம் ஆகியவற்றிலிருந்து வருகிறது. இருப்பினும், ஒரு குறிப்பிட்ட பொருள் ஜோடிக்கான உகந்த கலவையைக் கண்டறிவதற்கு முறையான சோதனை தேவைப்படுகிறது. கீழே உள்ள அட்டவணை பொதுவான வெப்பமூட்டும் குழாய் பொருட்களின் அடிப்படையில் தொடக்க புள்ளிகளை வழங்குகிறது.

முன்னணி போஸ்ட் மெட்டீரியல்	டெர்மினல் பொருள்	மின்தேக்கி மின்னழுத்தம் (V)	மின்முனை விசை (kN)
Ni‑Cr அலாய் (ø2.5mm)	பித்தளை (t=0.8mm)	280-320	1.8-2.2
துருப்பிடிக்காத எஃகு (ø3.0மிமீ)	தாமிரம் (t=1.0மிமீ)	340-380	2.0-2.5
செம்பு உறை எஃகு (ø2.0மிமீ)	தகரம் பூசப்பட்ட செம்பு	220-260	1.5-1.8
இன்கோனல் (ø2.8மிமீ)	நிக்கல் பூசப்பட்ட எஃகு	300-350	2.2-2.6

இந்த மதிப்புகள் ஆரம்ப பரிந்துரைகள்; வெல்ட் நகட் விட்டம் (இலக்கு 1.2‑1.5× கம்பி விட்டம்) மற்றும் இழுக்கும்-சோதனை வலிமை ஆகியவற்றைச் சரிபார்ப்பதன் மூலம் இறுதி அமைப்புகள் சரிபார்க்கப்பட வேண்டும். Feihong® எங்கள் ஆணையிடுதல் சேவையின் ஒரு பகுதியாக ஆன்-சைட் அளவுரு தேர்வுமுறையை வழங்குகிறது.

உற்பத்தித்திறன் ஆதாயங்கள் மற்றும் நிஜ-உலக வழக்கு உதாரணம்

வழக்கமான ஏசி ஸ்பாட் வெல்டரிலிருந்து இந்த மின்தேக்கி-வெளியேற்ற இயந்திரத்திற்கு மாறுவது வேகம் மற்றும் தரம் இரண்டிலும் உடனடி மேம்பாடுகளை அளிக்கிறது. குவாங்டாங்கில் உள்ள ஒரு நடுத்தர அளவிலான வெப்பமூட்டும் குழாய் ஆலை மூன்று பழைய அலகுகளை இரண்டு FH‑149A இயந்திரங்களுடன் மாற்றியது மற்றும் ஆறு மாத காலப்பகுதியில் பின்வரும் முடிவுகளை அடைந்தது.

• 1. செயல்திறன் அதிகரிப்பு:ஒவ்வொரு இயந்திரமும் ஒரு ஷிப்டுக்கு 30,000 வெல்ட்களைத் தொடர்ந்து உற்பத்தி செய்கிறது, இது முந்தைய 1.5 இயந்திரங்களின் வெளியீட்டைப் பொருத்துகிறது, இதனால் தரை இடத்தை விடுவிக்கிறது.
• 2. ஸ்கிராப் குறைப்பு:லீட்-போஸ்ட் வெல்டிங்கிற்கான நிராகரிப்பு விகிதம் 1.8% இலிருந்து 0.2% ஆக குறைந்தது, ஆண்டுதோறும் சுமார் 120,000 முடிக்கப்பட்ட குழாய்களைச் சேமிக்கிறது.
• 3. ஆற்றல் சேமிப்பு:மின்தேக்கி-வெளியேற்றக் கொள்கையானது பழைய ஏசி அலகுகளுடன் ஒப்பிடும்போது ஒரு வெல்டிற்கு 40% குறைவான சக்தியைப் பயன்படுத்துகிறது.
• 4. ஆபரேட்டர் ஏற்பு:எளிய மின்னழுத்தம்-டயல் மற்றும் பிரஷர்-கேஜ் கட்டுப்பாடுகள் பயிற்சி நேரத்தை இரண்டு நாட்களில் இருந்து நான்கு மணிநேரமாக குறைக்கிறது.

இந்த உறுதியான நன்மைகள், ஒரு சிறப்பு வெல்டரின் முதலீடு, ஒட்டுமொத்த உற்பத்தி நிலைத்தன்மையை மேம்படுத்தும் அதே வேளையில் விரைவாகத் திருப்பிச் செலுத்துகிறது என்பதை நிரூபிக்கிறது.

தொழிற்சாலை சோதனை மற்றும் தர சான்றிதழ்கள்

Feihong® தொழிற்சாலையை விட்டு வெளியேறும் ஒவ்வொரு இயந்திரமும் உண்மையான உற்பத்தி நிலைமைகளை உருவகப்படுத்தும் ஒரு விரிவான சோதனை நெறிமுறைக்கு உட்படுகிறது. எங்களின் ஆறு பிரத்யேக பட்டறைகள் (இயந்திரம், மின்சார அசெம்பிளி, மின்மாற்றி முறுக்கு, மின்தேக்கி உருவாக்கம், ஓவியம் மற்றும் இறுதி அசெம்பிளி) மூலப்பொருட்களிலிருந்து முடிக்கப்பட்ட தயாரிப்பு வரை தரத்தை கட்டுப்படுத்த அனுமதிக்கிறது.

• 1. மின்தேக்கி வங்கி சோதனை:ஒவ்வொரு மின்தேக்கியும் ESR மற்றும் கொள்ளளவுக்கு அளவிடப்படுகிறது; ஸ்திரத்தன்மையை சரிபார்க்க, கூடியிருந்த வங்கி அதிகபட்ச மின்னழுத்தத்தில் 500 சார்ஜ்-டிஸ்சார்ஜ் சுழற்சிகளுக்கு உட்படுத்தப்படுகிறது.
• 2. நியூமேடிக் சர்க்யூட் சோதனை:சிலிண்டர் ஸ்ட்ரோக் மற்றும் அழுத்தம் ஆகியவை அளவீடு செய்யப்பட்ட அளவைப் பயன்படுத்தி நேரியல் மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய தன்மைக்காக சோதிக்கப்படுகின்றன.
• 3. வெல்டிங் செயல்திறன் சோதனை:நிலையான சோதனை கூப்பன்களின் தொகுப்பு (Ni‑Cr கம்பி முதல் காப்பர் லக் வரை) பற்றவைக்கப்படுகிறது; நகட் விட்டம் மற்றும் இழுவிசை வலிமை பதிவு செய்யப்பட்டுள்ளது மற்றும் உள் விவரக்குறிப்புகளை சந்திக்க வேண்டும்.
• 4. மின் பாதுகாப்பு:IEC 60204‑1 இன் படி காப்பு எதிர்ப்பு, மின்கடத்தா வலிமை மற்றும் தரை தொடர்ச்சி ஆகியவை சோதிக்கப்படுகின்றன.

வெல்டிங் லீட் போஸ்ட்கள் மற்றும் டெர்மினல் லக் ஆகியவற்றிற்கான ஒவ்வொரு ஸ்பாட் வெல்டருக்கும் சோதனைச் சான்றிதழ் மற்றும் 12-மாத உத்தரவாதத்துடன் அனைத்து அணியாத பாகங்களையும் உள்ளடக்கியது. விரைவாக மாற்றியமைக்க உள்ளூர் உதிரி பாகங்கள் இருப்பை நாங்கள் பராமரிக்கிறோம்.

டெர்மினல் வெல்டிங் பற்றி அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: வெல்டிங்கிற்குப் பிறகு டெர்மினல் லக்ஸ் நிறமாற்றம் ஏற்படாமல் தடுப்பது எப்படி?
ப: அதிக வெப்பத்தால் ஆக்சிஜனேற்றத்தால் நிறமாற்றம் ஏற்படுகிறது. வெல்ட் இன்னும் வலுவாக இருக்கும் வரை மின்தேக்கி மின்னழுத்தத்தை 10-வோல்ட் படிகளில் குறைக்கவும், ஆனால் லக் அதன் அசல் நிறத்தை தக்க வைத்துக் கொள்ளும். மேலும், நல்ல தொடர்பை பராமரிக்க மின்முனை விசை போதுமானது என்பதை உறுதிப்படுத்தவும் - குறைந்த விசை வளைவு மற்றும் அதிக வெப்பத்தை ஏற்படுத்தும்.

கே: இந்த வெல்டரால் முன் பயன்படுத்தப்பட்ட சாலிடர் அல்லது பூச்சு மூலம் முன்னணி இடுகைகளைக் கையாள முடியுமா?
ப: ஆம், ஆனால் நீங்கள் மின்னழுத்தத்தை சற்று குறைவாக (10‑15%) சரிசெய்ய வேண்டியிருக்கலாம், ஏனெனில் பூச்சு தொடர்பு எதிர்ப்பைக் குறைக்கும். முடிந்தால் வெல்டிங் பகுதியில் இருந்து பூச்சு சுத்தம் செய்ய அறிவுறுத்தப்படுகிறது, அல்லது உகந்த அளவுருக்கள் தீர்மானிக்க ஒரு சோதனை ஓட்டம் செய்ய.

கே: மின்தேக்கி வங்கியை எத்தனை முறை மாற்ற வேண்டும்?
ப: சாதாரண பயன்பாட்டுடன் (30,000 வெல்ட்ஸ்/ஷிப்ட், சிங்கிள் ஷிப்ட்), மின்னாற்பகுப்பு மின்தேக்கிகள் சுமார் 5-7 ஆண்டுகள் அல்லது 1 மில்லியன் சார்ஜ் சுழற்சிகள் வடிவமைப்பு ஆயுளைக் கொண்டுள்ளன. வருடாந்திர கொள்ளளவு சரிபார்ப்பை நாங்கள் பரிந்துரைக்கிறோம்; மதிப்பு 15% க்கும் அதிகமாக குறைந்தால், மாற்றீடு பரிந்துரைக்கப்படுகிறது.

கே: இந்த இயந்திரத்திற்கான குறைந்தபட்ச ஆர்டர் அளவு என்ன?
ப: நிலையான மாதிரிக்கு MOQ இல்லை. நாங்கள் ஒற்றை அலகுகள் மற்றும் உற்பத்தி வரி தொகுப்புகளை விற்கிறோம். டெலிவரி நேரம் மற்றும் விலைக்கு எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
