பெரிய விட்டம் குழாய் சுருங்கும் இயந்திரம்

முக்கிய அமைப்பு மற்றும் பண்புகள்

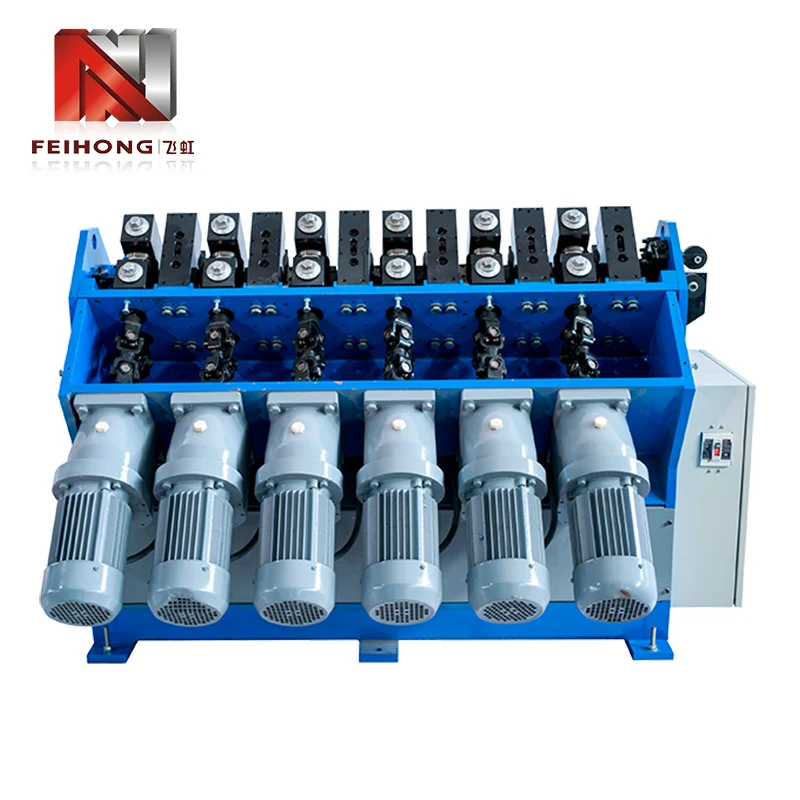

FH-B3 பெரிய விட்டம் குழாய் சுருங்கும் இயந்திரம் பெரிய விட்டம் கொண்ட நீண்ட குழாய்க்கு சிறப்பாக வடிவமைக்கப்பட்ட ஒரு பெரிய தொகுதி கியர் குறைப்பான். ஹெவி-டூட்டி டபுள் கார்டன் தண்டு நடுவில் ரோல் ஷாஃப்டுடன் மோட்டாரை இணைக்கப் பயன்படுகிறது, இது மெஷின் டிரைவை இணையாக ஆக்குகிறது மற்றும் முறுக்குவிசை அதிகரிக்கிறது, இதனால் மோட்டார் மற்றும் ரோல் தண்டு இடையே நேரடி ஏற்றுக்கொள்ளும் சக்தியைக் குறைக்கிறது மற்றும் வீழ்ச்சி மோட்டாரைப் பாதுகாக்கிறது.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

1. கார்டன் தண்டு பரிமாற்ற அமைப்பு: இரட்டை கார்டன் தண்டு பரிமாற்றம்

2. வீழ்ச்சி அமைப்பு: கியர் வீழ்ச்சி

3. குறைக்கப்பட்ட குழாய் விட்டம் (மிமீ): 5-25

4. குறைக்கப்பட்ட குழாய் நீளம் (மிமீ): 150-10000

5. சுருங்கும் வேகம்: நிலையான வேகம்

6. அச்சு பொருள்: அலாய், அச்சு எஃகு

7. பத்திகளின் எண்ணிக்கை: 8,12,16,18

8. ஒற்றை குழு/மொத்த சக்தி (KW): 1.1*பிரிவுகளின் எண்ணிக்கை

9. மின்னழுத்தம்: மூன்று கட்ட 380 வி/மூன்று-கட்ட 220 வி/ஒற்றை-கட்ட 220 வி

10. குழாய்களுக்கு ஏற்றது: செப்பு குழாய்கள், இரும்பு குழாய்கள், அலுமினிய குழாய்கள், எஃகு குழாய், கலப்பு குழாய் போன்றவை.

11. தொகுதி (மிமீ): 1850*1600*1300 (எல்*டபிள்யூ*எச்)

12. எடை (12 பிரிவுகள்): 2500 கிலோ
